- 什么是带颈平焊法兰？ 有哪些常用的标准？优缺点是什么？
- 一什么是带颈平焊法兰？
带颈平焊法兰（SO法兰）是一种常规使用的法兰，只需将法兰与要连接的管道的外径匹配即可。安装时需要在两侧进行角焊，以将法兰固定到管道上。
二带颈平焊的优点和缺点是什么？
优点：
因为有个短颈，从而提高了法兰的强度，改善了承载力度，适用于具有更高流速和通量的系统。
缺点：
比平焊法兰造价更高，突起的短颈在运输的过程中比较容易碰伤。
三常用的带颈平焊法兰有哪几种标准？
1.国内使用的有欧标体系
化工部标准HG/T20594-2009
GB/T9116-2010国标标准
DIN86029德标PN10系列
DIN86030德标PN1系列
欧标带颈平焊的密封面形式有：
突面 RF,凹面FM,凸面M，榫面T，槽面G,全平面FF
压力等级有 ：
PN2.5 PN6 PN10 PN16 PN25 PN40
2.美标体系：
SH3406-96国内石化标准（美标系列）
ANSI B16.5美标标准
美标带颈平焊的密封面形式有：
突面 RF,凹面FM,凸面M，榫面T，槽面G,全平面FF
压力等级有:
150LB,300LB,600LB,900LB,1500LB
3.日标标准
JIS B2220
压力等级有：5K 10K 16K 20K 30K
- 什么是带颈对焊法兰？有什么优缺点？对焊法兰有哪些执行标准？

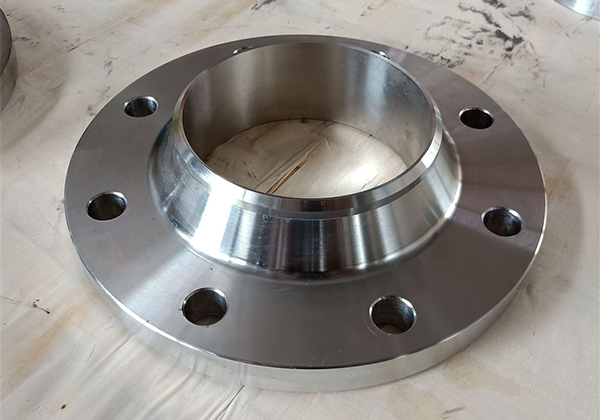

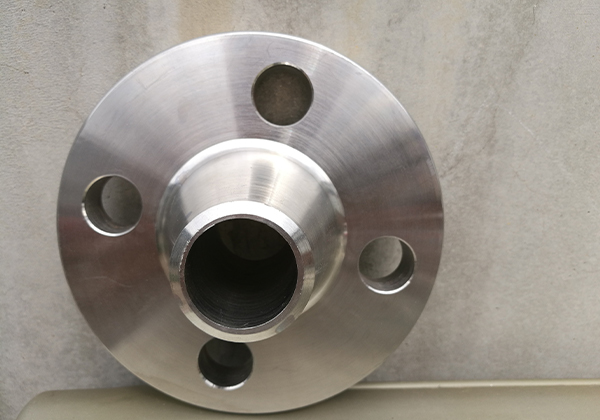

- 一什么是带颈对焊法兰？
英文welding neck flange 简称WN：是指带颈的并有圆管过渡的并与管子对焊连接的法兰。
不易变形，密封好，应用广泛。
二对焊法兰的优点：
对焊法兰有相应的刚性与弹性要求并有合理的对焊减薄过渡，焊口离接合面距离大，接合面免受焊接温度变形，
由于采取了比较复杂的嗽叭形体结构，更适用于压力或温度大幅度波动的管线或高温、高压及低温的管道。
三对焊法兰的使用场合：
对焊法兰用在哪些场合呢？由于平焊法兰的焊缝剖口（坡口）型式是角焊缝，而对焊法兰的焊缝剖口（坡口）型式是对接焊缝，角焊缝用于低压和常压等系统的场合，对接焊缝便于焊接和检测，所以，在许多大于25压力的工况下一般选用对焊法兰进行连接。常用于介质比较危险的场合，输送价格昂贵、易燃、易爆介质的管路上。
四常用的对焊法兰有以下标准：
化工部标准HG/T20592-2009、HG20595(欧洲体系)HG/T20615-2009（美洲体系）HG20617-97、(1/2"~24",150Lb~2500Lb)
国家标准GB/T9115.1-2000、GB/T9115.2-2000、GB/T9115.3-2000、GB/T9115.4-2000
机械部标准JB/T86.2-94
船用标准CB/T47-1999
德标标准DIN2632(10压力) DIN2633（16压力） 和DIN2634 (25压力)
DIN2636(40压力)
日标法兰:JIS B2220-2004(DN10-600,5K~30K)。
石油化工部SH3406-2013
美标对焊法兰ANSI B16.5
- 如何打法兰标记？法兰钢印有什么含义?
- 法兰在出厂前，法兰厂家都会按标准，或者客户要求，在法兰的外侧打上法兰尺寸，规格等信息。
那么这些 标记代表什么含义，应该如何解读呢？我们一步一步来解读：
1、国家标准标记：法兰应按公称通径、公称压力、密封面形式代号、配用的钢管系列代号
(配用米制管代号为“系列2”，配用英制管不标记)和标准编号进行标记。
标记示例：公称通径80mm、公称压力4.0MPa(25bar)的凸面对焊钢制管法兰(配用米制管)
法兰 DN80－PN40 M(系列2) GB/T9115.2－2000，公称通径100mm、公称压力5.0MPa(25bar)
的突面带颈平焊钢制管法兰(配用英制管)法兰 DN100－PN50 RF GB/T9116.1－2000。
2、机械部标准标记：
标记示例：公称通径500mm、公称压力1.6MPa,系列2的突面平焊钢制管法兰
法兰 500－16 JB/T81－94
公称通径300mm、公称压力6.4MPa，系列1的凹面对焊钢制管法兰
法兰 300－64B(系列1)JB/T82.2－94
(注：机械部标准默认管子外径为系列2，对焊法兰分类：A型凸面、B型凹面、C型榫面、D型槽面)
3、化工部标准标记：法兰应按下列规定标记 (推荐采用此种标记方法)
a、标准号：各种类型管法兰均以本标准的标准号统一标记：HG20592。
b、法兰类型代号按表5.0.1的规定。
螺纹法兰采用按GB/T7306规定的锥管螺纹时，标记为“Th(Rc)”或“Th(Rp)”；
螺纹法兰采用按GB/T12716规定的锥管螺纹时，标记为“Th(NPT)”；
螺纹法兰如未标记螺纹代号，则为Rp(GB/T7306.1)。
c、法兰公称通径DN(mm)与适用钢管外径系列：
整体法兰、法兰盖、衬里法兰盖、螺纹法兰，适用钢管外径系列的标记可省略；
适用于国际通用系列钢管(俗称英制管)的法兰，标记“DN(A)”；
适用于国内沿用系列钢管(俗称公制管法兰，标记为“DN(B)”。
d、法兰公称压力PN,MPa。
e、密封面形式代号按表6.0.1的规定，突面法兰如车制密纹水线，则标记为“RF(A)”。
f、应由用户提供的钢管壁厚。
带颈对焊法兰、对焊环松套法兰应标注钢管壁厚。
g、材料牌号。
h、其它。采用与本标准系列规定不一致的要求或附加要求，如密封面的表面粗糙度等。
标记示例
公称通径1200mm、公称压力0.6MPa、配用公制管的突面板式平焊钢制管法兰，材料为Q235A
HG20592 法兰 PL1200(B)－0.6 RF Q235A
公称通径300mm、公称压力2.5MPa、配用英制管的凸面带颈平焊钢制管法兰，材料为20钢
HG20592 法兰 SO300(A)－2.5 M 20
公称通径150mm、公称压力16.0MPa、配用英制管的环连接面带颈对焊钢制管法兰，材料为16Mn,钢管壁厚为10mm
HG20592 法兰 WN150(A)－16.0 RJ S＝10mm 16Mn
公称通径为200mm、公称压力为1.0MPa、配用公制管的突面对焊环松套钢制
管法兰，材料为：法兰20、对焊环316，钢管壁厚为4mm
HG20592 法兰 PJ/SE200(B)－1.0 RF S＝4m 20/316
- 法兰的泄露有哪些原因？
- 法兰泄漏，较常见的有以下7种原因。
❶偏口
偏口，指管道与法兰不垂直、不同心，法兰面不平行。当内部介质压力超过垫片的载荷压力时，
就会发生法兰泄漏。这种情况主要是在安装施工或检修过程中造成的，较易被发现。只要在工程
完工时以真检查，就可以避免此种事故的发生。
❷错口
错口，指管道和法兰垂直，但两法兰不同心。法兰不同心，造成周围的螺栓均不能自由地穿入
螺栓孔。在没有其他办法的情况下，只有扩孔或用小一号的螺栓穿入螺栓孔，而该方法会降低
两法兰的拉紧力。并且，密封面的密封面线也有偏差，这样非常容易发生泄漏。
❸张口
张口，指法兰间隙过大。法兰的间隙过大而造成外载荷时，如轴向或弯曲载荷，垫片就会受到
冲击或震动，失去压紧力，从而逐渐失去密封动能而导致失效。
❹错孔
错孔，指管道与法兰同心，但两个法兰相对的螺栓孔之间的距离偏差较大。错孔会使螺栓产生应力，
该力不消除，将对螺栓造成剪切力，时间长了会把螺栓切断，造成密封失效。
❺应力影响
在法兰安装时，两法兰对接都比较规范，但在系统生产中，管道进入介质后，造成管道温度变化，
使管道发生膨胀或变形，从而使法兰受到弯曲载荷或剪切力，容易造成垫片失效。
❻腐蚀影响
由于腐蚀介质对垫片长时间的侵蚀，使垫片发生化学变化。腐蚀介质渗透到垫片中，垫片开始变软，
失去压紧力，造成法兰泄漏。
❼热胀冷缩
由于流体介质的热胀冷缩作用，造成螺栓膨胀或收缩，这样垫片就会产生间隙，介质通过压力泄漏。
- 法兰报价和采购时应该注意什么内容？
- 一般工厂或者商家采购时，因为采购员对法兰了解的不够全面，在采购时候，对法兰的各项参数表述的不够具体和明确，很容易导致采购回来的法兰，不能够使用。具体来说，我们在采购的时候应该注意以下这几方面的参数。
1准准编号，
比如化工部标准HG/T20592-2009，或者BS EN1092-1 2002
(表示英标标准)
2法兰类型或代号，比如：
板式平焊法兰用PL表示，带颈平焊法兰SO
带颈对焊法兰WN，整体法兰IF，
承插焊法兰SW，螺纹法兰TH，
对焊环松套法兰PJ/SE，平焊环松套法兰PJ/RJ，
法兰盖BL，衬里法兰盖BL（S）
3密封面类型代号：
突面RF，凸面M，凹面FM，榫面T，槽面G环连接面RJ
4公称尺寸，比如DN50，DN100，（只是个代号，不代表任何尺寸，）
5公称压力，比如PN10（国标压力等级），150LB（美标压力等级）
6如果是对焊法兰或对焊环需要钢管壁厚
比如：WN500，S=10（和法兰焊接的钢管壁厚）
7材料编号，
比如304，或06Cr19Ni10
|
